GIUNTI ISOLANTI

GIUNTI INCOLLATI PER FERROVIA
KIT COSTRUZIONE GIUNTI FFSS

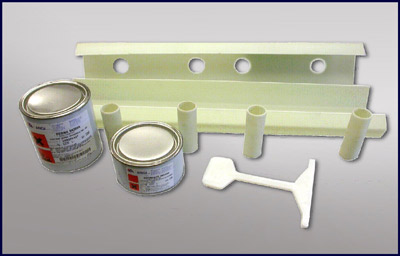

Il kit per la costruzione dei giunti isolanti incollati è costituito da:
- n. 2 ganasce
- n. 4 tubotti
- n. 1 confezione di adesivo bicomponente
- n. 1 sagoma isolante

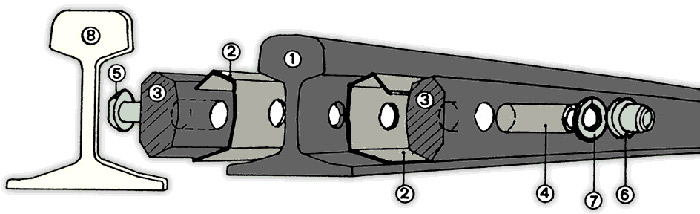

Descrizione componenti
COMPONENTI | |
---|---|
1 | Spezzone di rotaia |
2 | Ganascia isolante |
3 | Ganascia metallica |
4 | Tubetti isolanti |
5 | Chiavarde in acciaio |
6 | Dadi |
7 | Rosette piane |
8 | Sagoma isolante |
I materiali che formano il kit sono di dimensioni differenti in relazione al tipo di sezione di rotaia usata per la costruzione del giunto. La rotaia può essere del tipo UNI50-60.
Questo kit prodotto dall'Angi ha ottenuto l'approvazione e la relativa omologazione da parte delle F.S. italiane.
I giunti isolanti sono stati sottoposti a prove di laboratorio riguardanti la resistenza meccanica e all'isolamento elettrico e comprendono:
-
a) prove meccaniche
- trazione assiale
- flessione dinamica b) prove di isolamento elettrico
- rigidità dielettrica
- resistenza all'isolamento
